诗话桥 | 龙门桥

2020-09-15 03:03 打印

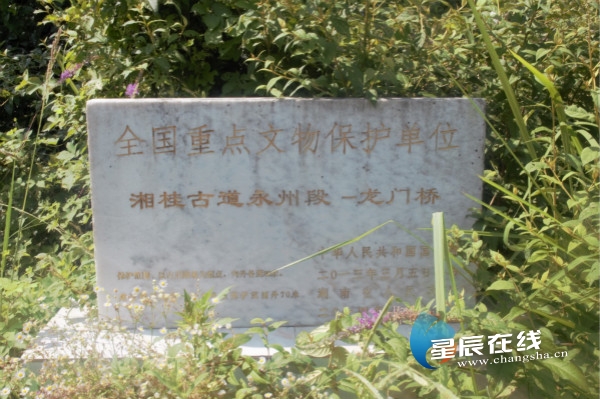

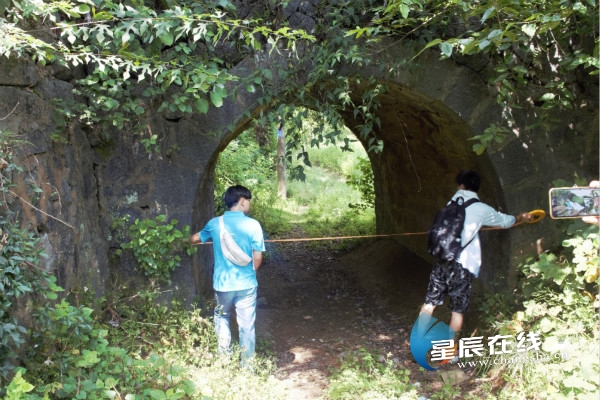

龙门桥为三孔石拱桥,位于江华瑶族自治县沱江镇上宅洞村,属于上承式实腹式拱桥,始建年代不详。现桥面及上桥台阶均被现代水泥路覆盖,可通行车辆。桥梁横断面为板拱,矩形截面,板拱宽度约为拱圈宽度,纵断面为三个近半圆截面,拱轴线近似圆弧线,包括一个主拱和两个副拱。桥面宽度5.6m,栏杆宽度0.3m。主拱净跨径14.75m,计算跨径15.21m,净矢高5.6m,计算矢高5.83m,拱圈厚度0.46m,计算得到矢跨比(f/L)约为0.38。副拱净跨径3.08m,计算跨径3.51m,净矢高1.36m,计算矢高1.58m,拱圈厚度0.43m,矢跨比为0.45。

诗话桥 | 龙门桥

诗话桥 | 龙门桥

诗话桥 | 龙门桥

诗话桥 | 龙门桥

资料来源:5845cc威斯尼斯人官网古桥研究中心

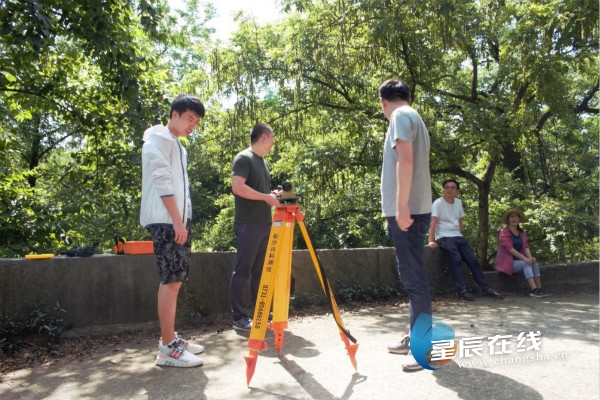

图片来源:5845cc威斯尼斯人官网古桥研究中心,拍摄于2020年7月14日
